配電房智能輔助監控系統(配電房智能綜合監控系統建設方案)

一、系統簡介

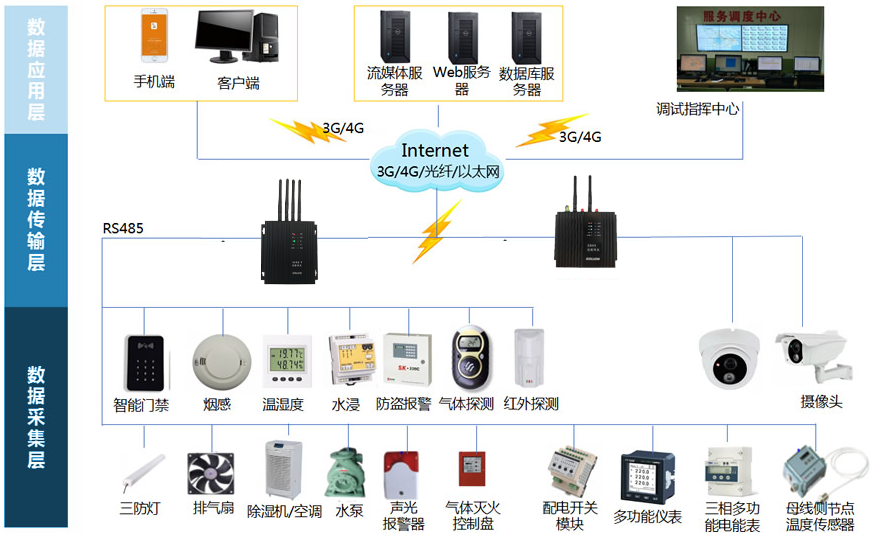

　　配電房智能監控輔助系統以“智能物聯數據采集和智能物聯管控”為關鍵，應用多種功能數據采集控制技術系統、視頻系統、智能云傳感器技術、聲表面波新技術、工業物聯網無線通信技術、嵌入式應用新技術、云計算技術等不同新技術，對配電房的電氣成套設備及環境變化實現即時工作狀態實時監控和計算機控制，實現區域環境、監控視頻、消防安全、采暖通風系統、照明設備、SF6/O2濃度、侵入、門禁系統、配電變壓器、高壓開關柜、配電柜等專用設備或應用系統的數據采集和實時監控，實現可視化管理和一體化平臺模塊化聯動，為配電房的安全生產工作帶來基本保障，推動構建穩定可靠、投資合理、高效安全的智能型配電房。

二、系統特點

　　統一管理

　　對配電室的視頻、環境、紅外防盜、火災報警、人員出入、設備狀態、操作記錄等數據進行統一分類存儲、自動處理及一體化綜合展示。高度集成的統一化管理模式，實現數據共享、界面統一，有效提高管理效率。

　　靈活穩定

　　各子系統獨立運行，可按用戶需求進行裁剪和靈活配置，具有高穩定性和安全性。

　　實時高效

　　實時掌握配電室環境、安防、變壓器、開關柜等設備運行動態數據，可及時發現異常并立即處理，減少了因配電室環境造成的停電事故。

　　節省人力

　　實時漏水監測，實現無人泵機啟停，自動控制風機空調，降低人工巡視頻率。

三、適用場景

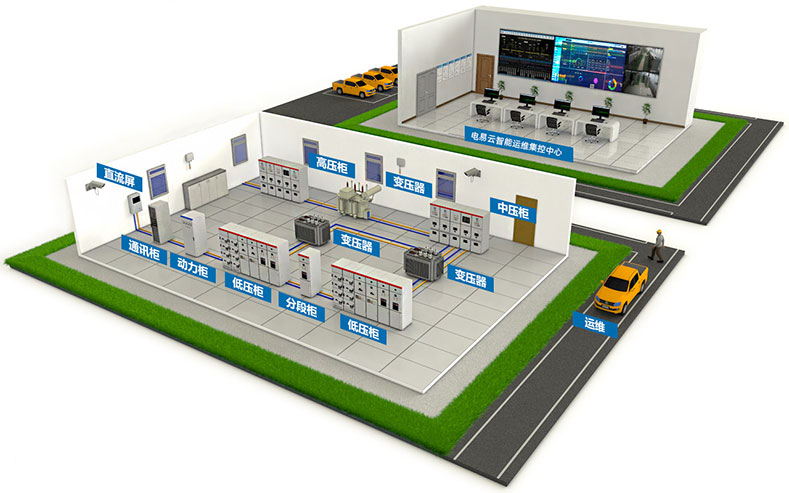

　　廣泛應用于配電房、變電所、箱式變壓器、環網柜等配電設施，并適用于電網、市政建筑、高校、工業、交通、數據中心等多種應用場景。

四、主要功能

　　環境監控

　　(1)對溫度、濕度、風力、水浸、SF6/O2濃度、臭氧濃度、噪聲、煙霧等環境信息進行實時采集、處理和上傳;

　　(2)人員進出自動照明控制或遠程控制;

　　(3)水浸聯動水泵自動控制或遠程控制;

　　(4)系統根據室內外的溫濕度情況，自動控制風機和空調系統的啟、停及切換運行;

　　(5)移動物探測聯動驅鼠器;

　　(6)環境信息數據以變化傳輸方式上送地區主站，閥值可設;

　　(7)與視頻監控子系統實現聯動;

　　(8)可設置不同級別的環境信息告警值。

　　安防監控

　　(1)設置持卡人進出各門的權限及時段;

　　(2)設置各門用卡、卡加密碼或只用密碼開門;

　　(3)遠程及室內就地控制門鎖的開、關及遠程解除門鎖的設防;

　　(4)紅外對射、微波雙鑒、電子圍欄等報警輸入;

　　(5)非法闖入、非法卡刷卡報警時，與視頻監控子系統實現“視頻聯動”并啟動錄像;

　　(6)遠方和就地人員實時雙向語音對講。

　　視頻監控

　　(1)實時了解配電室內設備的信息以及對其他設備場地和主要房間的監視;

　　(2)就地單人操作、現場應急搶修、現場施工作業遠程視頻監護;

　　(3)設備故障遠程可視化技術支持。

　　設備狀態監測

　　(1)實時監測變壓器、開關柜的局放狀態并發送告警信息;

　　(2)實時監測變壓器繞組、鐵芯溫度并發送告警信息;

　　(3)接入紅外熱成像儀對變壓器整體最高溫度和關鍵部位區域溫度實時監測;

　　(4)接入變壓器溫控器、冷卻風機狀態信息，實時監測變壓器運行狀態并實現溫度預警和風機聯動;

　　(5)采用聲表面波等無源傳感器對開關柜電纜頭、母排、操作機構等部位溫度進行實時監測，發送報警信息。

　　智能巡檢

　　(1)對配電房設備與環境的大范圍、智能巡檢;

　　(2)與環境監控模塊、安防監控模塊、視頻監控模塊聯動。

　　配電室智能監控輔助系統可以整合環境監控、設備控制、安全監控、報警信息、電力監控等信息，上傳到統一監控平臺。

　　提高配電室的運行、維護和管理水平，實現、智能集中監管，降低綜合管理成本，促進新電力系統數字化轉型，幫助實現雙碳目標。

五、設計規范

　　《變配電室安全管理規范》(DB11 527-2008)

　　《配電安全管理》(國字bb2011)

　　《系統接地的型式及安全技術要求》(GB14050-93)

　　《安全防范工程技術規范》(GB50348-2004)

　　《安全防范工程程序與要求》(GA/T75-94)

　　《安全防范工程驗收規則》(GA/T308-2001)

　　《安全檢查防范系統通作圖形符號》(GA/74-94)

　　《電子設備可靠性預計手冊》(GJB/Z 299B )

　　《變電站通信網絡和系統》(DL/T 860)

　　《智能變電站輔助控制系統設計技術規范》(Q/GDW688—2012)

　　《廣州供電局智能配電房技術標準(監控系統部分)》(Q/GZW1xxxx—2017)

　　《配電室安全管理規范》北京市地方標準DB11/T527-2021

　　《用戶智能配電站系統建設規范》廣東省深圳市地方標準(DB4403/T 137-2021)
